“在家不能沒網絡，出門必須帶手機”，已經成為現代人生活的共識。人們?cè)谙硎芡ㄐ偶夹g(shù)帶來的極大便利的同時，也對移動互聯網提出了更高的要求，希望其更高速、更強大、更便捷。于是在過去的二十年里，從只能使用2G網絡與朋友QQ聊天到4G直播，我們見證了移動通信從1G到4G LTE的發展。這個過程中，通信的關鍵技術在持續改變，處理的信息量也成倍增長。而天線，是實現這一跨越式提升不可或缺的組件。
一、5G時代需要陣列天線
通俗地說，天線就是一個“轉換器”，把傳輸線上傳播的導行波，變換成在自由空間中傳播的電磁波，或者進行相反的變換。無論是基站還是移動終端，天線都充當發射信號和接收信號的中間件角色。
隨著5G時代的來臨，各大運營商也正在積極地部署5G設備。5G能夠提供比4G快10倍的傳輸速度，而實現高速率的關鍵是毫米波以及波束成形技術，這對天線系統也提出了新的要求。
圖1 天線的作用
我們知道，在移動通信中，更高的頻率→更大的帶寬→更快的速度，目前主流的4G LTE，屬于超高頻和特高頻，對應波段為分米波和厘米波，毫米波波長則更短。而電磁波波長越短，繞射能力就越差，且傳播過程中的衰減也越大。為解決這個問題，覆蓋同一區域，5G需要的基站數量將大大超過4G。

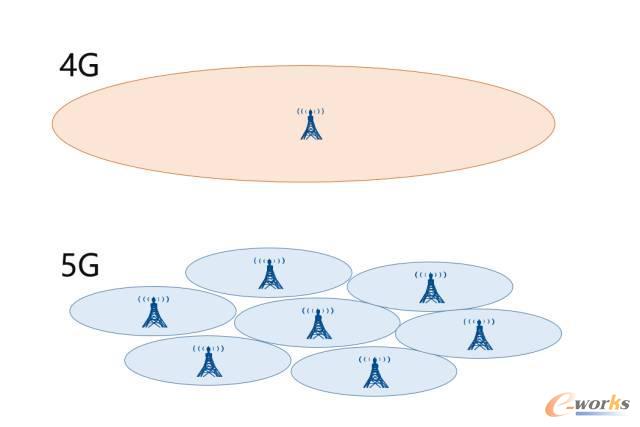

圖2 4G、5G需要的基站數量對比圖
在高頻率的前提下，為減輕覆蓋方面的成本壓力，5G需要使用微基站。微基站，即幫助發送毫米波的一系列微型信號塔，以便躲避正常情況下會阻擋毫米波的物體，時刻保持網絡的正常連接。
根據天線特性，天線長度應與波長成正比。頻率越高，波長越短，天線也就跟著變短。毫米波，天線也變成毫米級。這就意味著，天線完全可以塞進手機里面，甚至可以塞很多根，基站則更多。5G時代，天線將不是按根來計算，而是按“陣”——陣列天線。
由于微基站要求配備比現有數量多10倍的天線，為限制干擾，就需要用到波束成形技術。在基站上布設陣列天線，通過對射頻信號相位的控制，使得相互作用后的電磁波的波瓣變得非常狹窄，并指向它所提供服務的手機，而且能跟據手機的移動而轉變方向。這種空間復用技術，由全向的信號覆蓋變?yōu)榱司珳?zhǔn)指向性服務，波束之間不會干擾，在相同的空間中提供更多的通信鏈路，極大地提高基站的服務容量。
二、陣列天線的兩大趨勢
1.從無源陣列天線到有源陣列天線系統
按照天線陣元是否有發射機，將相控陣列分成兩種形式：無源相控陣列（整個天線共用一個發射機）和有源陣控陣列（每個或每組天線陣元共用一個發射機和接收機）。由于設備小型化、集成化、靈活性是系統發展的永恒主題，相較于無源陣列天線，有源陣列天線將是5G通信的必然選擇。
這也意味著陣列天線可能會實現智能化、小型化（共設計）、定制化。因?yàn)槲磥?lái)的網絡會變得越來越細，我們需要根據周?chē)膱?chǎng)景來進行定制化的設計，例如在城市區域內布站會更加精細，而不是簡單的覆蓋。5G通信將會應用高頻段，障礙物會對通信產生很大的影響，定制化的陣列天線可以提供更好的網絡質量。
2.陣列天線設計的系統化和復雜化
5G通信中，對陣列天線提出了諸多挑戰：高度集成化大規模天線系統的體系架構；小型化天線單元及射頻集成化的研制；信號同步；各種預編碼和方向圖成形的精確算法；高度集成后系統的穩定性和可維護性等。
例如波束陣列(實現空分復用)、多波束以及多/高頻段。這些都對陣列天線提出了很高的要求，它會涉及到整個系統以及互相兼容的問題，在這種情況下陣列天線技術已經超越了元器件的概念，逐漸進入了系統的設計。本文以波導縫隙陣列天線為例，帶大家了解陣列天線的仿真技術。
三、波導縫隙陣列天線的仿真技術
波導縫隙陣天線具有口面場分布容易控制、陣列天線口徑效率高、性能穩定、結構簡單緊湊、重量輕、體積小、功率容量高、強度高、安裝方便、便于實現高增益等優點，且容易實現窄波束、低副瓣乃至超低副瓣，所以波導縫隙陣列天線己經成為新型雷達中陣列天線的優選形式，被廣泛應用于氣象、導航、機載、艦載、彈載雷達和通訊領域。
波導縫隙陣列天線的設計方法和生產工藝都達到了相對成熟的解讀，這其中各種電磁仿真軟件功不可沒。本文利用LEO電磁仿真分析軟件，針對波導縫隙陣列天線進行了設計仿真，仿真結果很好地滿足了設計要求。
1.仿真模型

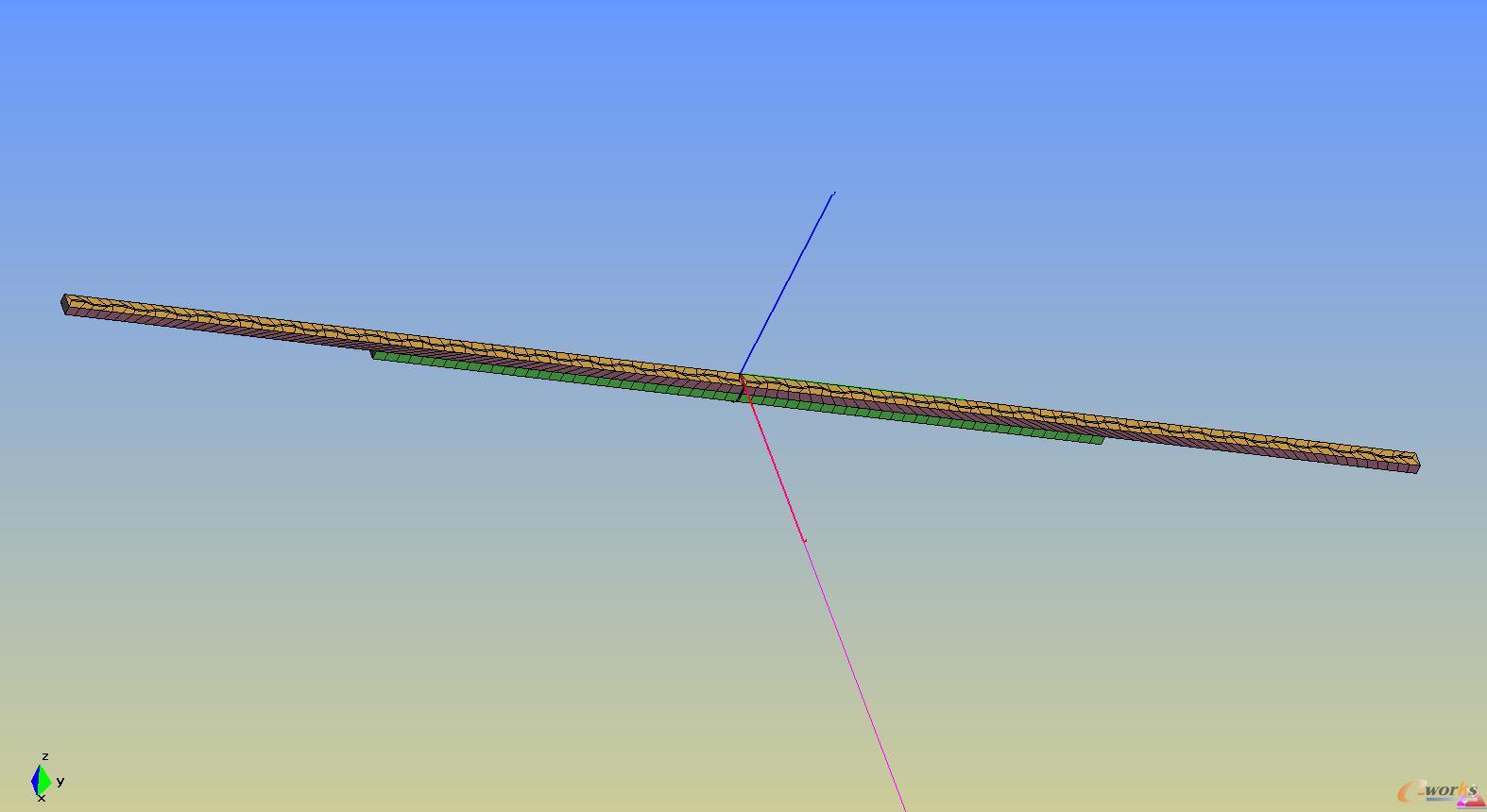

圖3 仿真模型
2.計算方法
采用高階矩量法精確算法；計算頻率：10GHz。
3.仿真結果
3.1 仿真3D結果

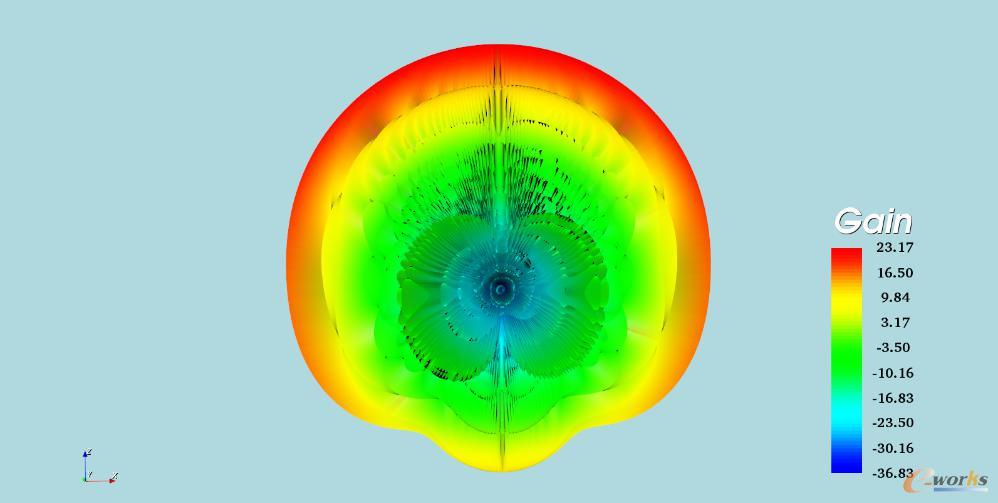

圖4 仿真3D
3.2 與HFSS仿真2D結果對比

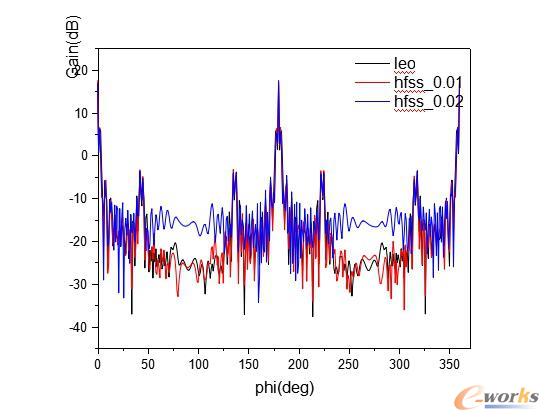

圖5 XOY面方向圖
（HFSS_0.01表示精度為0.01時的計算結果）
本案例采用獨特的電磁算法，對波導縫隙陣列天線進行仿真分析，并與HFSS仿真結果進行對比分析，表明在保持計算效率的同時也可以保持良好的計算精度。
